[UWP]用Win2D實現鏤空文字

Posted on 2020-02-102020-02-10 by admin

1. 前言

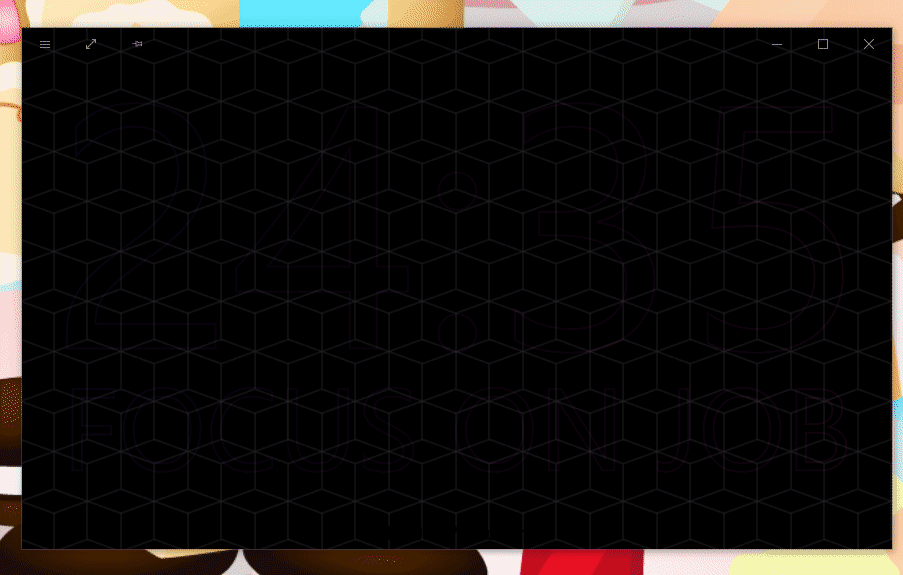

之前用PointLight做了一個番茄鍾，效果還不錯，具體可見這篇文章：

後來試玩了Win2D，這次就用Win2D實現文字的鏤空效果，配合PointLight做一個內斂不張揚的番茄鍾。

實現鏤空文字的核心思想是使用CanvasGeometry.CreateText從TextLayout獲取一個Geometry，然後使用DrawGeometry將它畫到DrawingSurface。這篇文章介紹了具體的實現步驟。

2. 參考例子

Win2D Gallery提供了大量Win2D的Sample，這次就參考了其中的文字鏤空效果例子，地址和運行效果如下：

3. 實現步驟

Sample的代碼量雖多，其實核心並不複雜，下面講講需要用到的API：

3.1 CanvasDevice.GetSharedDevice

因為要用到Win2D，所以首先要引用 nuget包。因為我的目標不是輸出到CanvasControl上，而是想要輸出到一個SpriteVisual上，所以使用：

var canvasDevice = CanvasDevice.GetSharedDevice();

3.2 CanvasComposition.CreateCompositionGraphicsDevice

然後創建一個Compositor，並將這個Compositor和CanvasDevice關聯起來，這裏需要使用創建：

var compositor = ElementCompositionPreview.GetElementVisual(this).Compositor;
var graphicsDevice = CanvasComposition.CreateCompositionGraphicsDevice(compositor, canvasDevice);

3.3 CompositionGraphicsDevice.CreateDrawingSurface

然後使用創建一個對象，它是用來繪畫內容的表面：

var drawingSurface = graphicsDevice.CreateDrawingSurface(e.NewSize, DirectXPixelFormat.B8G8R8A8UIntNormalized, DirectXAlphaMode.Premultiplied);

3.4 Compositor.CreateSurfaceBrush

使用創建一個CompositionSurfaceBrush，它的作用是使用像素繪製SpriteVisual，簡單來說它就是一張位圖，然後輸出到SpriteVisual上：

var maskSurfaceBrush = compositor.CreateSurfaceBrush(drawingSurface);
spriteTextVisual.Brush = maskSurfaceBrush;

3.5 CanvasComposition.CreateDrawingSession

有了CompositionDrawingSurface就可以為所欲為了，將這個DrawingSurface作為參數，調用創建，DrawingSession提供了多個函數，可以自由地在DrawingSurface上畫文字、形狀、圖片甚至SVG。

using (var session = CanvasComposition.CreateDrawingSession(drawingSurface))
{

}

3.6 CanvasTextFormat和CanvasTextLayout

要再DrawingSurface上寫字，需要，而CanvasTextLayout中的文字大小、格式等則由定義：

using (var textFormat = new CanvasTextFormat()
{
    FontSize = (float)FontSize,
    Direction = CanvasTextDirection.LeftToRightThenTopToBottom,
    VerticalAlignment = CanvasVerticalAlignment.Center,
    HorizontalAlignment = CanvasHorizontalAlignment.Center,

})
{
    using (var textLayout = new CanvasTextLayout(session, Text, textFormat, width, height))
    {
        Color fontColor = FontColor;
        session.DrawTextLayout(textLayout, 0, 0, fontColor);
    }
}

3.7 CanvasGeometry.CreateText

因為我的目標是鏤空的文字，所以不能直接使用DrawTextLayout。這裏需要使用從TextLayout獲取一個Geometry，然後使用DrawGeometry將它畫到DrawingSurface。CanvasStrokeStyle是可選的，它控制邊框的虛線。

using (var textGeometry = CanvasGeometry.CreateText(textLayout))
{
    var dashedStroke = new CanvasStrokeStyle()
    {
        DashStyle = DashStyle
    };
    session.DrawGeometry(textGeometry, OutlineColor, (float)StrokeWidth, dashedStroke);
}

4. 封裝為控件

將上面的代碼總結一下，封裝為一個OutlineTextControl 控件，它提供了Text、OutlineColor、FontColor等屬性，在控件SizeChanged時，或者各個屬性改變時調用DrawText重新在CompositionDrawingSurface上繪製文字。代碼大致如下：

public class OutlineTextControl : Control
{
    private CompositionDrawingSurface _drawingSurface;

    public OutlineTextControl()
    {
        var compositor = ElementCompositionPreview.GetElementVisual(this).Compositor;
        var graphicsDevice = CanvasComposition.CreateCompositionGraphicsDevice(compositor, CanvasDevice.GetSharedDevice());
        var spriteTextVisual = compositor.CreateSpriteVisual();

        ElementCompositionPreview.SetElementChildVisual(this, spriteTextVisual);
        SizeChanged += (s, e) =>
        {
            _drawingSurface = graphicsDevice.CreateDrawingSurface(e.NewSize, DirectXPixelFormat.B8G8R8A8UIntNormalized, DirectXAlphaMode.Premultiplied);
            DrawText();
            var maskSurfaceBrush = compositor.CreateSurfaceBrush(_drawingSurface);
            spriteTextVisual.Brush = maskSurfaceBrush;
            spriteTextVisual.Size = e.NewSize.ToVector2();
        };
        RegisterPropertyChangedCallback(FontSizeProperty, new DependencyPropertyChangedCallback((s, e) =>
        {
            DrawText();
        }));
    }


    private void DrawText()
    {
        if (ActualHeight == 0 || ActualWidth == 0 || string.IsNullOrWhiteSpace(Text) || _drawingSurface == null)
            return;

        var width = (float)ActualWidth;
        var height = (float)ActualHeight;
        using (var session = CanvasComposition.CreateDrawingSession(_drawingSurface))
        {
            session.Clear(Colors.Transparent);
            using (var textFormat = new CanvasTextFormat()
            {
                FontSize = (float)FontSize,
                Direction = CanvasTextDirection.LeftToRightThenTopToBottom,
                VerticalAlignment = CanvasVerticalAlignment.Center,
                HorizontalAlignment = CanvasHorizontalAlignment.Center,

            })
            {
                using (var textLayout = new CanvasTextLayout(session, Text, textFormat, width, height))
                {
                    if (ShowNonOutlineText)
                    {
                        session.DrawTextLayout(textLayout, 0, 0, FontColor);
                    }

                    using (var textGeometry = CanvasGeometry.CreateText(textLayout))
                    {
                        var dashedStroke = new CanvasStrokeStyle()
                        {
                            DashStyle = DashStyle
                        };
                        session.DrawGeometry(textGeometry, OutlineColor, (float)StrokeWidth, dashedStroke);
                    }
                }
            }
        }
    }

//SOME CODE AND PROPERTIES

}

5. 結語

文章開頭的那個番茄鍾源碼可以在這裏查看：

也可以安裝我的番茄鍾應用試玩一下，安裝地址：

6. 參考
