007.Kubernetes二進制部署Flannel

一 部署flannel

1.1 安裝flannel

kubernetes 要求集群內各節點(包括 master 節點)能通過 Pod 網段互聯互通。flannel 使用 vxlan 技術為各節點創建一個可以互通的 Pod 網絡，使用的端口為 UDP 8472。




flanneld 第一次啟動時，從 etcd 獲取配置的 Pod 網段信息，為本節點分配一個未使用的地址段，然後創建 flannedl.1 網絡接口（也可能是其它名稱，如 flannel1 等）。




flannel 將分配給自己的 Pod 網段信息寫入 /run/flannel/docker 文件，docker 後續使用這個文件中的環境變量設置 docker0 網橋，從而從這個地址段為本節點的所有 Pod 容器分配 IP。

更多flannel參考：《008.Docker Flannel+Etcd分佈式網絡部署》。

  1 [root@k8smaster01 ~]# cd /opt/k8s/work/
  2 [root@k8smaster01 work]# mkdir flannel
  3 [root@k8smaster01 work]# wget https://github.com/coreos/flannel/releases/download/v0.11.0/flannel-v0.11.0-linux-amd64.tar.gz
  4 [root@k8smaster01 work]# tar -xzvf flannel-v0.11.0-linux-amd64.tar.gz -C flannel

1.2 分發flannel

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# source /opt/k8s/bin/environment.sh
  3 [root@k8smaster01 work]# for master_ip in ${MASTER_IPS[@]}
  4   do
  5     echo ">>> ${master_ip}"
  6     scp flannel/{flanneld,mk-docker-opts.sh} root@${master_ip}:/opt/k8s/bin/
  7     ssh root@${master_ip} "chmod +x /opt/k8s/bin/*"
  8   done

1.3 創建flannel證書和密鑰

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# cat > flanneld-csr.json <<EOF
  3 {
  4     "CN": "flanneld",
  5     "hosts": [],
  6     "key": {
  7         "algo": "rsa",
  8         "size": 2048
  9     },
 10     "names": [
 11         {
 12             "C": "CN",
 13             "ST": "Shanghai",
 14             "L": "Shanghai",
 15             "O": "k8s",
 16             "OU": "System"
 17         }
 18     ]
 19 }
 20 EOF
 21 #創建flanneld的CA證書請求文件

解釋：

該證書只會被 kubectl 當做 client 證書使用，所以 hosts 字段為空。

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# cfssl gencert -ca=/opt/k8s/work/ca.pem \
  3 -ca-key=/opt/k8s/work/ca-key.pem -config=/opt/k8s/work/ca-config.json \
  4 -profile=kubernetes flanneld-csr.json | cfssljson -bare flanneld	#生成CA密鑰（ca-key.pem）和證書（ca.pem）

1.4 分發證書和私鑰

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# source /opt/k8s/bin/environment.sh
  3 [root@k8smaster01 work]# for master_ip in ${MASTER_IPS[@]}
  4   do
  5     echo ">>> ${master_ip}"
  6     ssh root@${master_ip} "mkdir -p /etc/flanneld/cert"
  7     scp flanneld*.pem root@${master_ip}:/etc/flanneld/cert
  8   done

1.5 寫入集群 Pod 網段信息

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# source /opt/k8s/bin/environment.sh
  3 [root@k8smaster01 work]# etcdctl \
  4   --endpoints=${ETCD_ENDPOINTS} \
  5   --ca-file=/opt/k8s/work/ca.pem \
  6   --cert-file=/opt/k8s/work/flanneld.pem \
  7   --key-file=/opt/k8s/work/flanneld-key.pem \
  8   mk ${FLANNEL_ETCD_PREFIX}/config '{"Network":"'${CLUSTER_CIDR}'", "SubnetLen": 21, "Backend": {"Type": "vxlan"}}'

注意：注意：本步驟只需執行一次。

提示：flanneld 當前版本 (v0.11.0) 不支持 etcd v3，故使用 etcd v2 API 寫入配置 key 和網段數據；

寫入的 Pod 網段 ${CLUSTER_CIDR} 地址段（如 /16）必須小於 SubnetLen，必須與 kube-controller-manager 的 –cluster-cidr 參數值一致。

1.6 創建flanneld的systemd

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# source /opt/k8s/bin/environment.sh
  3 [root@k8smaster01 work]# cat > flanneld.service << EOF
  4 [Unit]
  5 Description=Flanneld overlay address etcd agent
  6 After=network.target
  7 After=network-online.target
  8 Wants=network-online.target
  9 After=etcd.service
 10 Before=docker.service
 11
 12 [Service]
 13 Type=notify
 14 ExecStart=/opt/k8s/bin/flanneld \\
 15   -etcd-cafile=/etc/kubernetes/cert/ca.pem \\
 16   -etcd-certfile=/etc/flanneld/cert/flanneld.pem \\
 17   -etcd-keyfile=/etc/flanneld/cert/flanneld-key.pem \\
 18   -etcd-endpoints=${ETCD_ENDPOINTS} \\
 19   -etcd-prefix=${FLANNEL_ETCD_PREFIX} \\
 20   -iface=${IFACE} \\
 21   -ip-masq
 22 ExecStartPost=/opt/k8s/bin/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/docker
 23 Restart=always
 24 RestartSec=5
 25 StartLimitInterval=0
 26
 27 [Install]
 28 WantedBy=multi-user.target
 29 RequiredBy=docker.service
 30 EOF

解釋：

mk-docker-opts.sh：該腳本將分配給 flanneld 的 Pod 子網段信息寫入 /run/flannel/docker 文件，後續 docker 啟動時使用這個文件中的環境變量配置 docker0 網橋；

flanneld：使用系統缺省路由所在的接口與其它節點通信，對於有多個網絡接口（如內網和公網）的節點，可以用 -iface 參數指定通信接口;

flanneld：運行時需要 root 權限；

-ip-masq: flanneld 為訪問 Pod 網絡外的流量設置 SNAT 規則，同時將傳遞給 Docker 的變量 –ip-masq（/run/flannel/docker 文件中）設置為 false，這樣 Docker 將不再創建 SNAT 規則； Docker 的 –ip-masq 為 true 時，創建的 SNAT 規則比較“暴力”：將所有本節點 Pod 發起的、訪問非 docker0 接口的請求做 SNAT，這樣訪問其他節點 Pod 的請求來源 IP 會被設置為 flannel.1 接口的 IP，導致目的 Pod 看不到真實的來源 Pod IP。 flanneld 創建的 SNAT 規則比較溫和，只對訪問非 Pod 網段的請求做 SNAT。

1.7 分發flannel systemd

  1 [root@k8smaster01 ~]# cd /opt/k8s/work
  2 [root@k8smaster01 work]# source /opt/k8s/bin/environment.sh
  3 [root@k8smaster01 work]# for master_ip in ${MASTER_IPS[@]}
  4   do
  5     echo ">>> ${master_ip}"
  6     scp flanneld.service root@${master_ip}:/etc/systemd/system/
  7   done

二 啟動並驗證

2.1 啟動flannel

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# for master_ip in ${MASTER_IPS[@]}
  3   do
  4     echo ">>> ${master_ip}"
  5     ssh root@${master_ip} "systemctl daemon-reload && systemctl enable flanneld && systemctl restart flanneld"
  6   done

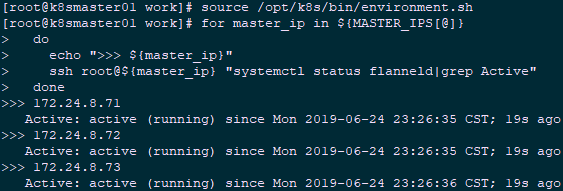

2.2 檢查flannel啟動

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# for master_ip in ${MASTER_IPS[@]}
  3   do
  4     echo ">>> ${master_ip}"
  5     ssh root@${master_ip} "systemctl status flanneld|grep Active"
  6   done

2.3 檢查pod網段信息

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# etcdctl \
  3   --endpoints=${ETCD_ENDPOINTS} \
  4   --ca-file=/etc/kubernetes/cert/ca.pem \
  5   --cert-file=/etc/flanneld/cert/flanneld.pem \
  6   --key-file=/etc/flanneld/cert/flanneld-key.pem \
  7   get ${FLANNEL_ETCD_PREFIX}/config			#查看集群 Pod 網段(/16)

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# etcdctl \
  3   --endpoints=${ETCD_ENDPOINTS} \
  4   --ca-file=/etc/kubernetes/cert/ca.pem \
  5   --cert-file=/etc/flanneld/cert/flanneld.pem \
  6   --key-file=/etc/flanneld/cert/flanneld-key.pem \
  7   ls ${FLANNEL_ETCD_PREFIX}/subnets			#查看已分配的 Pod 子網段列表(/24)
  8 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  9 [root@k8smaster01 ~]# etcdctl \
 10   --endpoints=${ETCD_ENDPOINTS} \
 11   --ca-file=/etc/kubernetes/cert/ca.pem \
 12   --cert-file=/etc/flanneld/cert/flanneld.pem \
 13   --key-file=/etc/flanneld/cert/flanneld-key.pem \
 14   get ${FLANNEL_ETCD_PREFIX}/subnets/172.30.32.0-21	#查看某一 Pod 網段對應的節點 IP 和 flannel 接口地址

解釋：

172.30.32.0/21 被分配給節點 k8smaster01 （172.24.8.71）；

VtepMAC 為 k8smaster01 節點的 flannel.1 網卡 MAC 地址。

2.4 檢查flannel網絡信息

  1 [root@k8smaster01 ~]# ip addr show

解釋：flannel.1 網卡的地址為分配的 Pod 子網段的第一個 IP（.0），且是 /32 的地址。

  1 [root@k8smaster01 ~]# ip route show |grep flannel.1
  2 172.30.128.0/21 via 172.30.128.0 dev flannel.1 onlink
  3 172.30.208.0/21 via 172.30.208.0 dev flannel.1 onlink

解釋：

到其它節點 Pod 網段請求都被轉發到 flannel.1 網卡；

flanneld 根據 etcd 中子網段的信息，如 ${FLANNEL_ETCD_PREFIX}/subnets/172.30.32.0-21 ，來決定進請求發送給哪個節點的互聯 IP。

2.5 驗證各節點flannel

在各節點上部署 flannel 后，檢查是否創建了 flannel 接口(名稱可能為 flannel0、flannel.0、flannel.1 等)：

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# for master_ip in ${MASTER_IPS[@]}
  3   do
  4     echo ">>> ${master_ip}"
  5     ssh ${master_ip} "/usr/sbin/ip addr show flannel.1|grep -w inet"
  6   done

輸出：

  1 >>> 172.24.8.71
  2     inet 172.30.32.0/32 scope global flannel.1
  3 >>> 172.24.8.72
  4     inet 172.30.128.0/32 scope global flannel.1
  5 >>> 172.24.8.73
  6     inet 172.30.208.0/32 scope global flannel.1

在各節點上 ping 所有 flannel 接口 IP，確保能通：

  1 [root@k8smaster01 ~]# source /opt/k8s/bin/environment.sh
  2 [root@k8smaster01 ~]# for master_ip in ${MASTER_IPS[@]}
  3   do
  4     echo ">>> ${master_ip}"
  5     ssh ${master_ip} "ping -c 1 172.30.32.0"
  6     ssh ${master_ip} "ping -c 1 172.30.128.0"
  7     ssh ${master_ip} "ping -c 1 172.30.208.0"
  8   done
